Переносной сигнализатор уровня ПСУ-2

Переносной сигнализатор уровня ПСУ-2


Переносной сигнализатор уровня ПСУ-2 предназначен для сигнализации оператору о верхнем (или аварийном) уровнях в заполняемой емкости, сигнализации и отключения в автоматическом режиме насоса с целью предотвращения перелива.

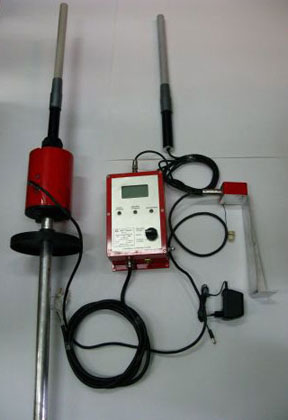

ПСУ-2 состоит из переносного сигнализатора с радиопередатчиком ПСР, который устанавливается в замерный люк заполняемой емкости, и подключается к кодовому приспособлению КП, установливаемому на резервуаре, блока управления БУ, устанавливаемого в операторной или в насосной, антенны, устанавливаемой на крыше в операторной или в насосной и зарядного устройства ЗУ.

Кодовое приспособление КП устанавливается на каждом резервуаре (до 99 штук, количество определяется заказчиком).



Технические характеристики ПСУ-2:


- маркировка взрывозащиты
  • ПСР 0Exiа IIBТ 4
  • БУ 1Exib IIBТ 4X

- вид сигнализации световая, звуковая 90 %, 95 % и отключение насоса


- напряжение питания, В
  • ПСР 3.6
  • БУ 220

- диапазон температур от -40°С до +40°С


- габаритные размеры не более, мм

  • переносного сигнализатора с радиопередатчиком ПСР 120х( по заказу); диаметр погружаемой части 32
  • кодового приспособления КП 70х70х50
  • блока управления БУ 250х146х86
  • антенны диаметр 40; высота 500
  • зарядного устройства 90х45х30


- масса не более, кг
  • переносного сигнализатора с радиопередатчиком ПСР 4.0
  • кодового приспособления КП 0.1
  • блока управления БУ 2.0
  • антенны 1.0
  • зарядного устройства ЗУ 0.2


Связь между ПСР и БУ осуществляется по радиоканалу на открытой частоте 433.92 МГц излучаемой мощностью 10 мВт. Расстояние между ПСР и БУ не более 1500 метров.


В комплект поставки ПСУ-2 входят:

- переносной сигнализатор с радиопередатчиком ПСР ЕВКН5.155.004 – 1 шт
- кодовое приспособление КП ЕВКН5.132.006 – количество по согласованию с потребителем
- антенна ЕВКН5.090.000 – 1 шт
- блок управления БУ ЕВКН5.540.009 – 1 шт
- зарядное устройство ЗУ ЕВКН5.425 – 1 шт
Руководство по эксплуатации ЕВКН5.039.003 РЭ – 1 экз
Паспорт ЕВКН5.039.003 ПС – 1 экз



Порядок работы ПСУ-2


Ручной режим


1) Подключить питание 220 В к блоку управления БУ.

2) Перевести переключатель режима работы на лицевой панели блока управления БУ в положение «Ручн.». После этого на жидкокристаллическом индикаторе появится эмблема «Химко» и прозвучит звуковой сигнал. Далее на индикаторе появится надпись «Ручное управление», загорится зелёный светодиод «Блокировка» и контакты реле замкнутся – устройство готово к работе.

3) По завершении работы перевести переключатель рода работы в положение «Выкл.» и отключить питание от блока управления БУ.


Автоматический режим


1) Подключить питание 220 В к блоку управления БУ.

2) Перевести переключатель рода работы на лицевой панели блока управления БУ в положение «автом.». После этого на жидкокристаллическом индикаторе появится эмблема «Химко» и прозвучит звуковой сигнал. Далее, на жидкокристаллическом индикаторе появится изображение. Позиции 1, 3, 4, 5, 6, 7, 8, 11, 12 не индицируются.

3) Состыковать датчик уровня и блок сигнализации переносного сигнализатора с радиопередатчиком ПСР, завернуть крепёжные гайки.

4) Поместить датчик уровня в замерный люк резервуара.

5) Подключить соединительный кабель к переносному сигнализатору с радиопередатчиком ПСР и кодовому приспособлению КП, расположенному рядом с замерным люком. При этом замигает зелёный светодиод с частотой 4 Гц, затем частота мигания станет равной 1 Гц, что говорит о том, что номер резервуара успешно считан из кодового приспособления КП и производится установление связи с блоком управления БУ.
В момент, когда связь будет успешно установлена, мигание светодиода на переносном сигнализаторе с радиопередатчиком ПСР сменится постоянным свечением, а на жидкокристаллическом индикаторе блока управления БУ отобразятся позиции 1, 3, 4, 5, 6, 7, 8, 11, 12.
